格柵板平臺設計
格柵板平臺

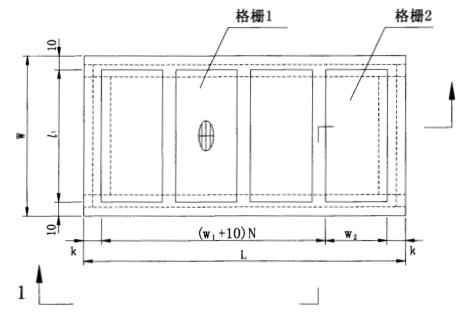

格柵板平臺設計二個系列，稱I系列格柵板平臺及II系列格柵板平臺。格柵板平臺由格柵和框架（由槽鋼及角鋼焊制）組成，見圖1。
圖1 格柵板平臺
設計荷載
通行平臺按2kN/m2等效均布荷載設計，為I系列格柵板平臺。檢修平臺及梯間平臺按4kN/m2等效均布荷載設計，為II系列格柵板平臺。取值依據工業鋼平臺，國標代號：CB40534-83。
格柵板平臺規格尺寸
格柵板平臺寬度為600、800、1000三種（其中寬度600的平臺不能單獨使用，只能拼接），長度為1000-8000.。
格柵板平臺尺寸偏差
格柵板平臺尺寸偏差見表所示
格柵板
1、選用材料
I系列格柵板平臺選用G203/30/100制作，II系列格柵板平臺G205/30/100制作。表面處理有鍍鋅和油漆兩種方式，油漆價格雖然低于鍍鋅價格，但是油漆后，原版重量約增加12-16%;而經鍍鋅后原版重量約增加7%，采用油漆還是鍍鋅格柵板，有設計者決定。
2、格柵的組成

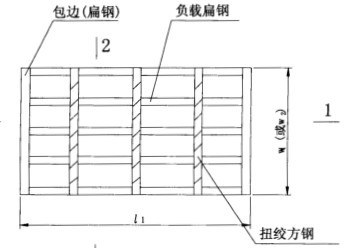

格柵板由縱條（負載扁鋼）橫條（扭絞方鋼）及包邊（扁鋼）組成。見下圖2。
圖2 格柵板
3、格柵銘牌

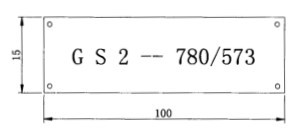

安裝時為了便于查找堆放處不同尺寸的格柵，應設置格柵銘牌。設置位置：置于兩包邊外側的中間位置。銘牌示例：如下圖。拼音字母采用大寫，字體高度為10mm，筆畫粗度為1mm,字母間隙為4mm,阿拉伯字母采用10號字。如圖3
圖3 格柵銘牌
框架

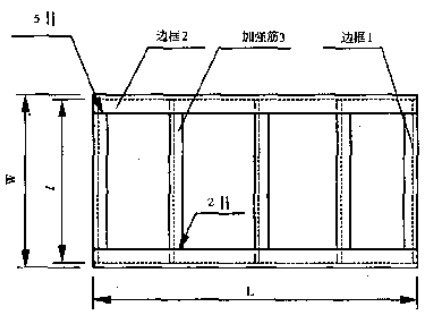

1、框架由槽鋼和角鋼焊接而成
圖4 框架尺寸圖
2、 型鋼鑲接鎖口尺寸
槽鋼與槽鋼鑲接鎖口尺寸
圖5 槽鋼與槽鋼的鑲接圖
角鋼與槽鋼鑲接鎖口尺寸
圖6 槽鋼與角鋼的鑲接圖
格柵與框架的固定
格柵與框架的固定方式有兩種：（1）焊接（2）安裝架。一般平臺必須采用焊接，只有需要安裝活動平臺，或者起吊孔洞須鋪設蓋板時，方可采用安裝架。

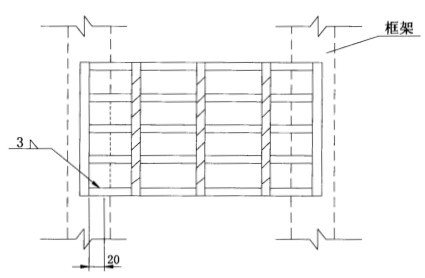

1、焊接：每塊格柵焊接四點，具體位置在格柵每個角第一根扁鋼上，焊縫長度不小于20mm,焊后應用銀粉涂刷被熏黑的地方。
圖7 格柵板的焊接圖
2、安裝架：每塊格柵至少應用四個安裝夾，安裝夾由廠家配套供貨。
平臺支點的允許跨距
平臺的支撐可采用單跨簡支方式，見圖8。當平臺長度超過表列撓度條件的許用跨距長度時，需在跨距內增設中間支點。
圖8 單跨簡支梁
除單跨簡支梁，也可根據工程的具體情況，采用雙懸臂的單跨簡支梁，或單懸臂的單跨簡支梁，分別見圖9和圖10。其允許跨度，設置者根據工程情況經計算后確定。
圖9 具有雙懸臂的單跨簡支梁
圖10 具有單懸臂的單跨簡支梁

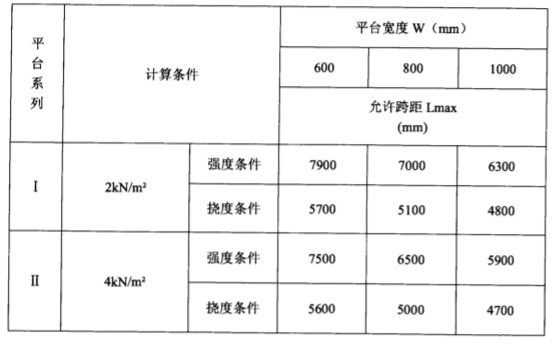

單跨簡支梁平臺允許的最大跨距表
